排烟阀

产品详情

>>[排烟阀SPYW-1-SDX、远程排烟阀SPYW-3-SDXY]
      1.应用范国
      安装在排烟系统风管上, 平时常闭, 发生火灾时电动或手动开启阀门, 手动复位。

      2.结构形式及特点、
      (1)根据操作装置的不同分为排烟间和远控排烟阀;

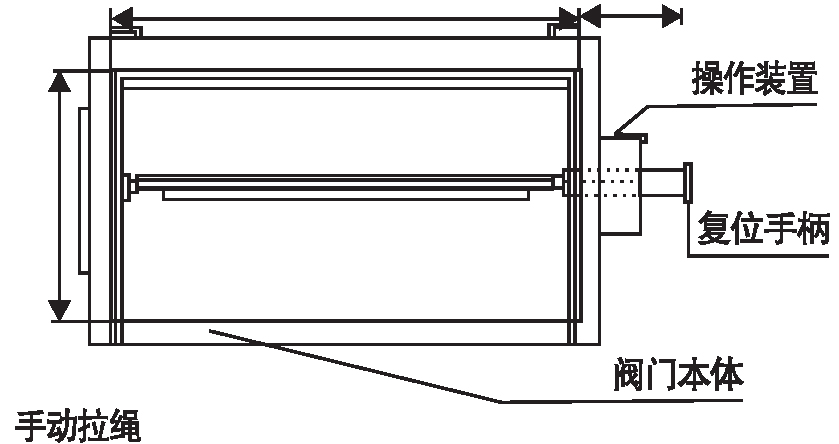

      a.阀见简图7,其执行机构安装在间体上。

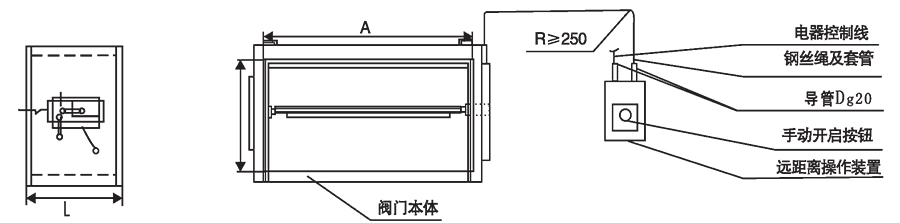

      b.排烟阀见简图8, 其执行机构由安装在附近:墙体上的远距离控制器通过钢丝纪与阀体相连,常用于安装高度较高,以克服手动控制不便之处。
      (2)接收火灾信号,电磁铁动作或手动使间门开启。
      (3)输出间门开启信号及联动控制线, 由消防中心联动排烟风机启动, 通风空调风机停。
      (4)圆形排烟采用矩形间体配圆形驳接角钢法兰。
      (5)电器控制原理参照防烟防火调节阀。

▲图7

▲图8

      2.功能
      (1)手动开启,手动复位。
      (2)电动开启,电动复位。
      (3)输出启闭双向电信号可联锁消防排畑用。
      (4)动作电源 DC24V0.2A

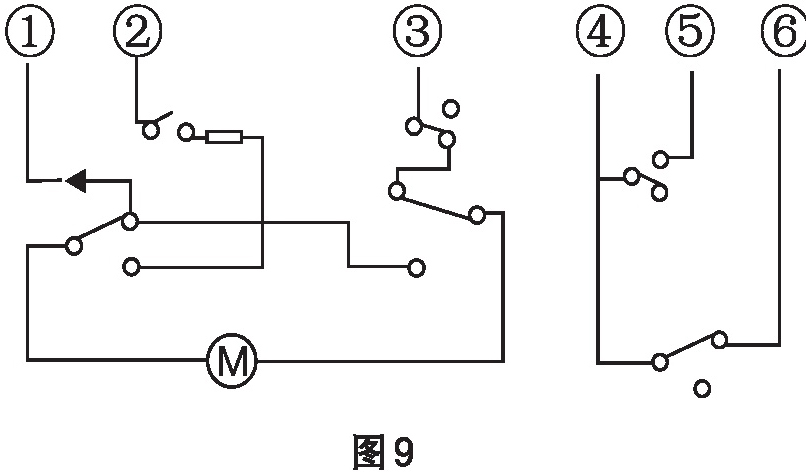

      3.控制电路及备接线端说明(见图9 )：
      1)共用电源负值
      2)阀门开启电源输入端正值
      3)阀门关闭电源输入端正值
      4)联锁动作输入端
      5)联锁动作开启输出端
      6)联锁动作关闭输出端

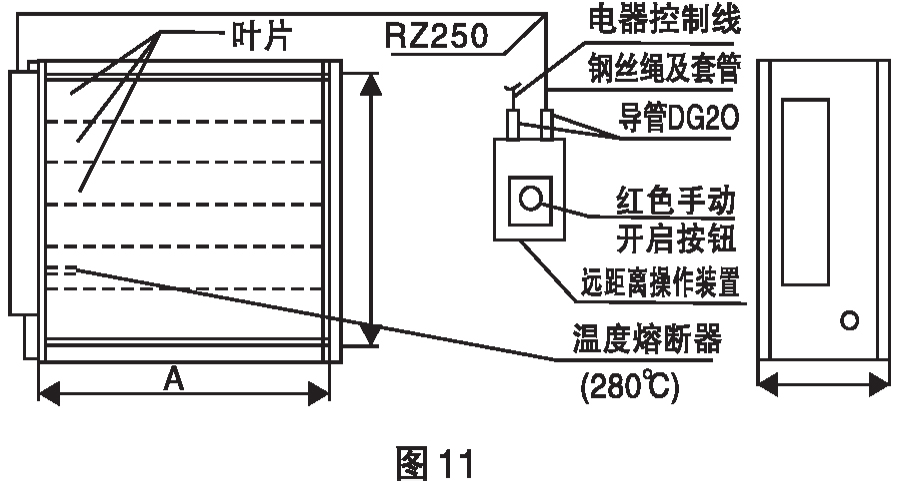

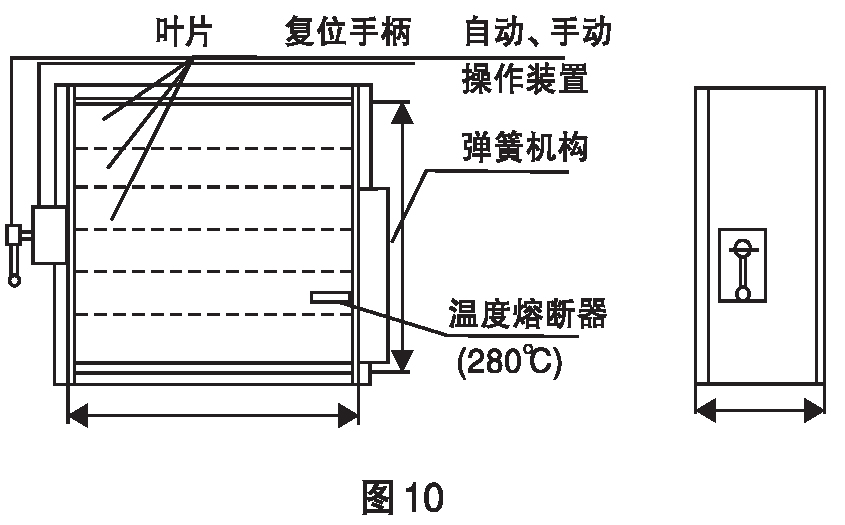

      排烟防火阀安装在排畑系统的管道上或排畑风机的吸入口处,平时常闭,发生火灾时,电动或手动将阀门开启,当排烟温度达到280℃时温度熔断器动作, 再将阀门自动关闭。(用于通风排烟共用系统的排烟防火阀为常开型)

      2.功能
      ( 1 )手动开启,手动关闭。
      ( 2 )电动开启,电动关闭。
      ( 3 ) 280℃自动关闭。
      ( 4 )输出启闭双向电信号。
      ( 5 )动作电源DC24V0.2A。

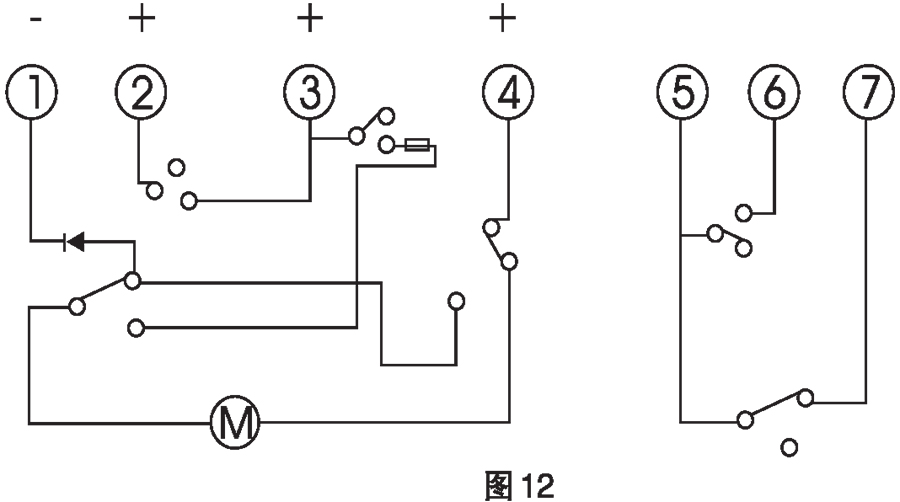

      3.控制电路及备接线端说明(见图12)
      1 )常供电源负值
      2)常供电源正值
      3 )阀门关闭电源输入端正值
      4 )阀门开启电源输入端正值
      5)输入信号端
      6)阀门开启输出型号端
      7)阀门关闭输出信号端

>>[板式排烟口SPYK-1-SDXK]
      1.适用范围
      板式排烟口安装在走道或防烟前室以及无窗房间的排烟系统上的入口处, 贴吊顶面或侧墙上部表面装饰处, 平时常闭, 火灾时电动或手动开启 。

      2.结构形式及特点

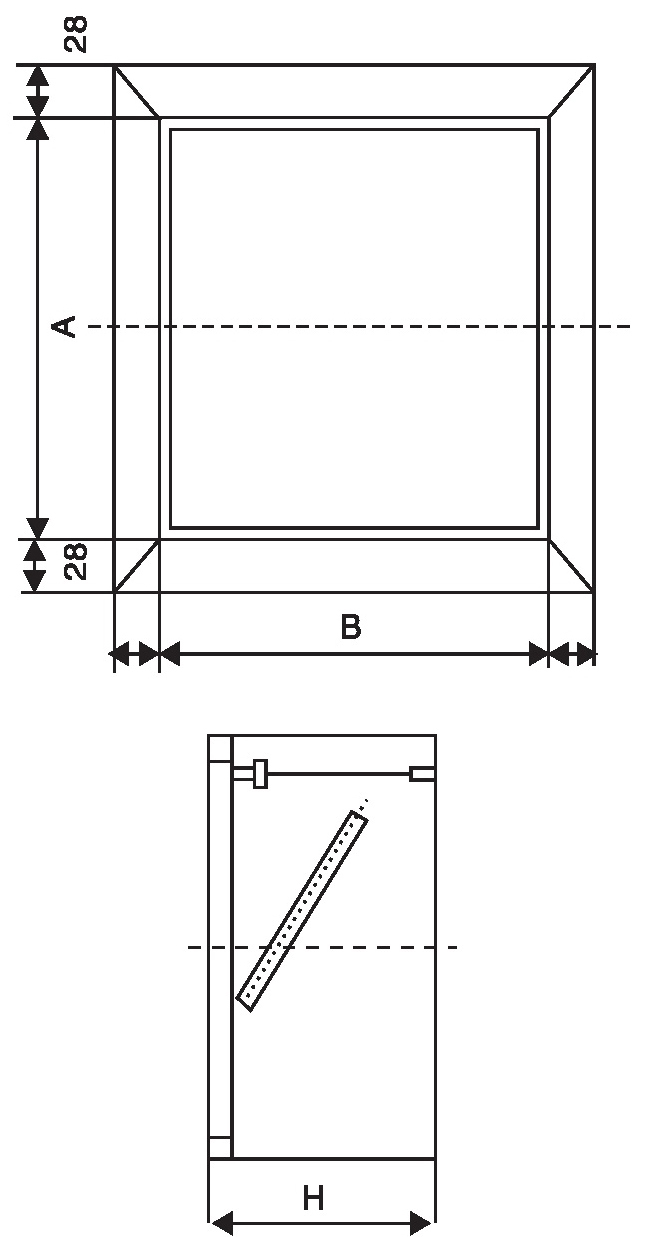

      （1）见简图13
      （2）功能特点参照排烟阀
      （3）板式排烟口只有矩形一种形式。

▲图13

      2.功能
      （1）电动开启，电动复位
      （2）输出启闭状态双向电信号。
      （3）动作电源DC24 0.2A
